压力机与电动缸选型

从工件到机架形式

C 型结构便于上下料与工装接近；四柱结构应结合导向、台面和偏载评估；桌面结构需要核对整机安装空间。先提供工件及工装图，再确定开口高度、有效行程、支撑和受力路径。宣传册的系列参考范围为 10–2000 kN、100–500 mm 行程（可定制）、1–200 mm/s，不能视为某一机型可以同时达到的额定参数。

**C 型桌面设备：结构与配置参考**
众成宣传册中的设备宣传图展示另一种 C 型桌面结构。外观、控制面板与工装位置可用于方案沟通；最终规格、配置和售后条款按具体合同确认。
图片来源：众成2026宣传册 · 第7页 · 原始宣传图

电动缸的推力与速度相互关联

电机扭矩、传动比、丝杠导程及效率共同影响推力与速度。直连式与折返式需按安装长度、宽度和维护空间选择；不能只按缸体外形选型。说明书中的结构图用于理解传动布局，不代表独立压装系统已包含传感器、控制器与安全防护。

**直连式与折返式：传动布局对比**
选型手册展示电机、传动与丝杠的不同布置。比较安装总长、横向空间和维护可达性，再结合扭矩、传动比、导程及工作循环选型。图中为供应商结构参考，不直接对应本站某款设备的尺寸或额定负载。
**第三方方案参考** · 图片来源：电动缸选型手册 · PDF第2页／印刷页10

给工程师的六组输入

① 持续载荷、峰值载荷及保压时间；② 有效行程、接近/压装/回程速度；③ 单件节拍、每日运行时间与加减速；④ 水平或垂直安装、制动与防坠需求；⑤ 侧向力、偏载、导向及连接方式；⑥ 位置/力反馈、控制接口与数据保存需求。

方案确认清单

✓

运动与工作循环

持续/峰值载荷、速度、加减速、节拍和每日运行时间；垂直轴另确认制动和防坠。

✓

空间与负载

压装力、有效行程、开口高度、台面及偏载；一起核对工装与上下料空间。

✓

供货与集成

执行器、电机驱动、传感器、控制器、线缆、工装和防护的供货边界；确认 PLC/MES 接口。

模块集成与验收边界

报价明确执行器、电机/驱动器、力传感器、控制器、线缆、工装与防护的供货边界。校准、零点、机械限位、程序联锁、异常恢复及与上位系统握手应按整机项目验证。浮动压头是可评估的工装选项，不能替代合理定位，也不能承诺修正任意偏差。

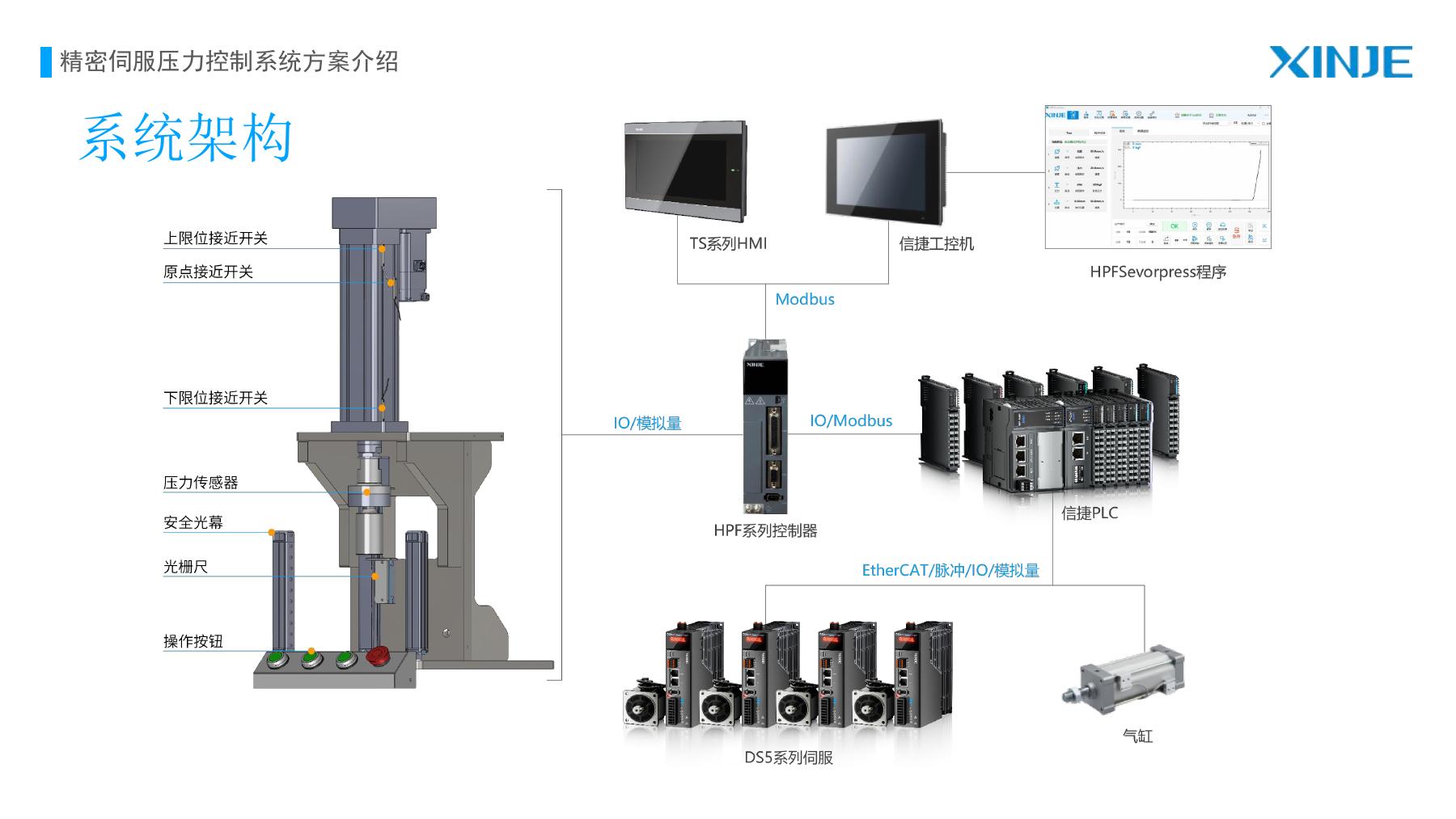

**HPF：从人机界面到驱动与反馈**
信捷 HPF 方案图用于说明控制系统组件及连接关系。它是可评估的第三方方案，不代表众成自研系统，也不表示所有设备标配该硬件。供货组成、协议与版本应按项目确认。
**第三方方案参考** · 图片来源：信捷电气 · HPF解决方案 · 第4页
